Celeron Lüfter
|

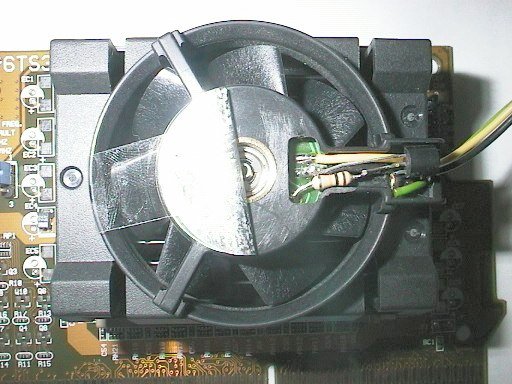

Intel liefert die Lüfter der Boxed Celeron CPUs ohne einen Drehzahlabgriff aus. Um die bei den meisten Mainboards vorhandene Drehzahlüberwachung zu nutzen, muß man sich keine neuen Lüfter kaufen. Es ist nur eine kleine Modifikation notwendig um die original Lüfter mit einem Drehzahlabgriff nachzurüsten. Alles was man braucht, sind ein NPN-Transistor (z.B. BC 546B), ein 100k Ohm Widerstand, ein wenig Kabel und etwas Lötgeschick. Zuerst entfernt man den Aufkleber auf dem Lüfter. Jetzt sieht man die Lötaugen, an welche die rote und schwarze Leitung des Steckers angelötet sind. Ganz in der Nähe befindet sich noch ein drittes Lötauge, wo noch kein Kabel angeschlossen ist. Hier wird ein Ende des 100k Ohm Widerstandes angelötet. Das andere Ende des Widerstandes wird mit der Basis des Transistors verbunden. Der Emitter des Transistors wird mit der Masse, also dem Lötauge, wo das schwarze Kabel angelötet ist verbunden. Jetzt muß nur noch der Collector des Transistors mit einem Stück Kabel an den freien Pin für den Drehzahlabgriff am Stecker des Lüfters angeschlossen werden. Zuletzt wird der Aufkeber wieder auf den Lüfter geklebt. Fertig!
|
 |  |
